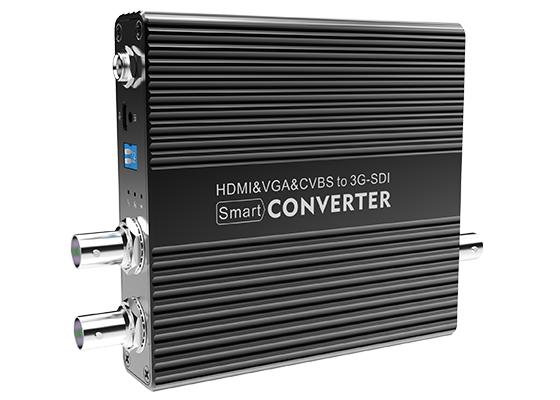

兼容多种接口输入，使用广泛
输入端可手动指定或自动识别HDMI、VGA和AV（CVBS）信号；
输出端支持SD/HD/3G SDI 全格式信号。
转换功能强大,包括帧率/分辨率等
兼具帧率/分辨率转换、色彩调节、3D降噪、图像放大/缩小等编辑管理功能，支持2路SDI同时输出。
高品质 10bit YUV4:2:2
帧率转换
逐行/隔行视频转换
视频放大/缩小
色彩不失真
3D降噪
色彩调节
确保图像转换达到专业级质量标准
模拟音频
支持HDMI音频分离或模拟音频输入（二选一）,
并可将音频嵌入至SDI信号中

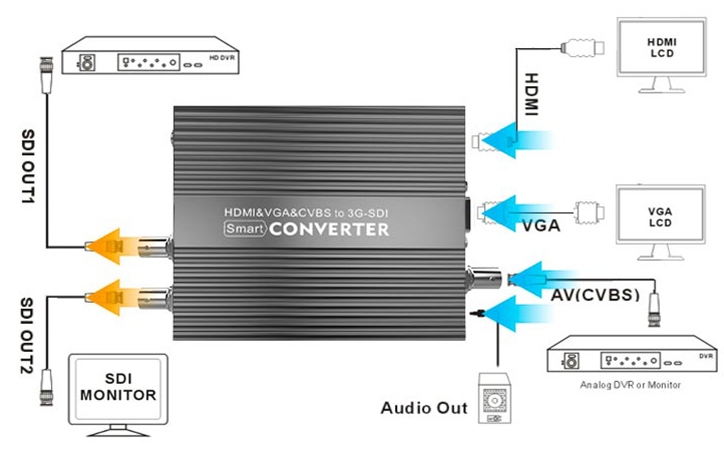

应用场景
适用于所有需要将HDMI、VGA、或AV(CVBS)信号转换为SDI信号输出的场景，如广播电视节目采编、视频教学与培训、高清视频信息发布、高清视频远距离传输、视频会议、多媒体广告及视频安防监控等领域。
多媒体拼接项目
网络教学
网络电视
视频会议
更多优势
SDK/API开发
色彩调节
高端芯片
信号丢失警告
自定义输出分辨率
一进二出模式
7*24h运行
USB连接PC进行高级设置
主要参数

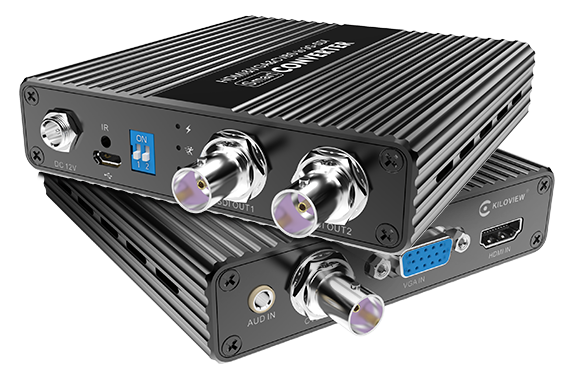

| 型号 | CV190 |
|---|---|
| 输入接口 | 1×HDMI、1×VGA、1×BNC AV（CVBS）、1×3.5mm 双声道模拟音频（1Vp-p） |
| 输出接口 | 2×BNC-SDI（SD/HD/3G全格式） |
| 支持输入格式 | HDMI：480i,576i,480p, 576p, 720p@50/59.94/60,1080i@50/59.94/60,1080p@24/25/29.97/30, 1080p50/59.94/60，兼容VGA格式Up to1920x1080@60Hz； VGA：最高1920×1080@60HZ,支持全部VESA标准分辨率和常用非VESA分辨率； YPbPr：（利用VGA-YPbPr转接线），支持720p50/59.94/60、1080i50/59.94/601080p24/25/29.97/30/50/59.94/60； AV（CVBS）：PAL(576i) / NTSC(480i) |
| SDI传输距离 | Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m。注意：不同规格的电缆传输距离有所差异。 |
| 上下变换 | 支持 |
| 音频加嵌 | 支持 |
| SDI信号幅度 | 0.8Vp-p |
| SDI阻抗 | 75欧姆 |
| SDI耦合类型 | AC耦合 |
| SDI定时抖动 | SD SDI： ≤ 0.15UI HD SDI： ≤ 0.8UI ；3G SDI： ≤ 2.0UI |
| SDI校准抖动 | SD SDI：≤ 0.15UI（1KHz）；HD SDI：≤ 0.2UI（10KHz） ；3G SDI：≤ 0.3UI（10KHz） |
| 管理方式 | 支持USB连接至PC端管理 |
| 电源 | DC 12V 1A |
| 功耗 | 4w |
| 工作温度 | -20℃~60℃ |
| 尺寸 | 120*100*26mm |
| 重量 | 315g |
相关产品
转换器类别对比
| 产品类别 | 产品型号 | 输入接口 | 输出接口 | 分辨率支持 | 备注 |
|---|---|---|---|---|---|
| 高清转换器 | CV180 | 3G-SDI | SDI/HDMI/VGA/AV(CVBS) 可任选2路输出 | 1080P60 | 支持上下变换 |
| CV190 | HDMI/VGA/AV(CVBS) | 3G-SDI*2 可2路同时输出 | 1080P60 | 支持上下变换 | |
| C1 mini | 3G-SDI | HDMI | 1080P60 | 直通转换 |
