NDI矩阵服务器

3U服务器架构,多路NDI流统一调度/管理

NDI CORE MAX矩阵服务器

NDI CORE MAX矩阵服务器是一款专为演播室、转播车、EFP系统、转播制作、信号调度等多业务场景设计的软/硬一体化专业设备, 功能含:多路NDI流调度、管理、分发。采用3U服务器架构,配备双口10G或可选40G万兆光纤网卡,支持高达4KP60分辨率。NDI  CORE MAX矩阵服务器具备强大的分发处理能力,40G网卡最多支持1080P60 166 路输入和输出,10G网卡最多支持1080P60 50路 输入和输出。系统兼容多种格式(NDI HX/NDI HX3),支持各种分辨率的NDI输入(UHD/HD),能够为各种行业提供高质量的视频 流处理和管理服务,为用户带来便利和效率提升。

为什么选用千视NDI矩阵系统?

切换无黑屏

NDI多路分发

高度兼容

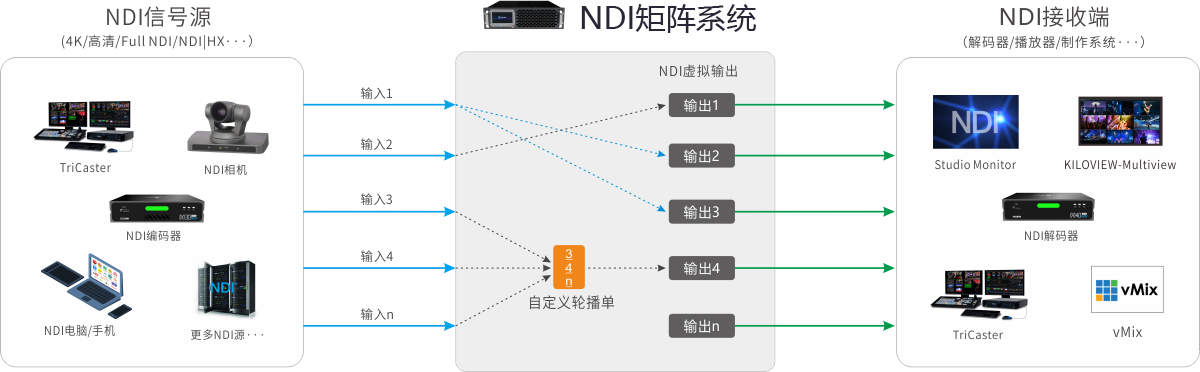

实现路径:

1. 所有NDI源一对一连接到矩阵服务器由矩阵内部进行切换和分发

2. 矩阵内部创造多个虚拟输出;可以和任意终端进行连接;可实现输入/输出无缝切换

3. 连接模式:支持输入/输出1对1连接;支持1路输入+1路输出+多路终端;1路输入+多路输出+多路终端

NDI矩阵系统-NDI CORE缩略图

无缝切换更专业

千视NDI矩阵系统能够自动发现NDI源,也能手动输入NDI源,基于服务器的连接,得益于NDI源的接入机制,就可实现平滑切换效果,无需帧同步设备介入,切换无黑屏、无停滞、无花屏。

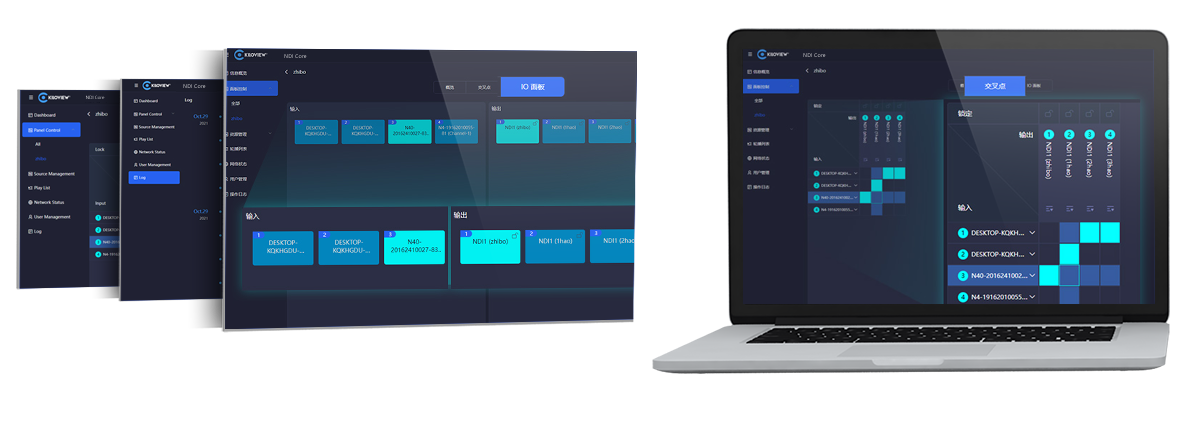

可提供IO面板和交叉点面板两种切换面板供您选择性使用。

NDI矩阵系统-NDI CORE缩略图

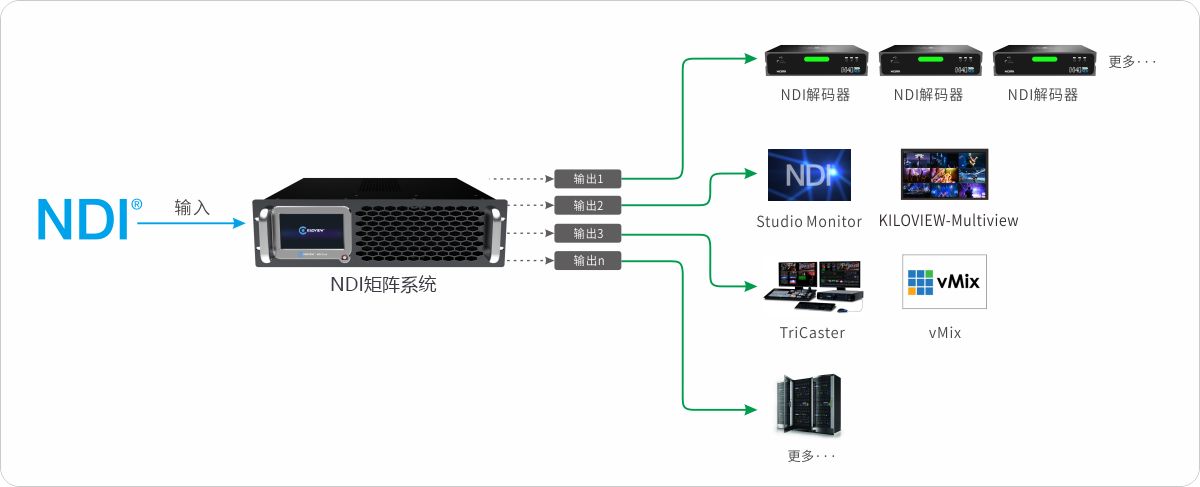

NDI多路分发

区别于简单的路由切换机制,千视NDI切换系统支持所有NDI数据源的接入,进而实现NDI信号无缝切换和复制分发。

当您需要在多个目标使用同一个NDI视频源时,系统可根据需要创建多个有效NDI输出,或者同一个输出支持多个目标同时连接。

备注:分发性能与硬件服务器相关。(详见参数表)

NDI矩阵系统-NDI CORE缩略图

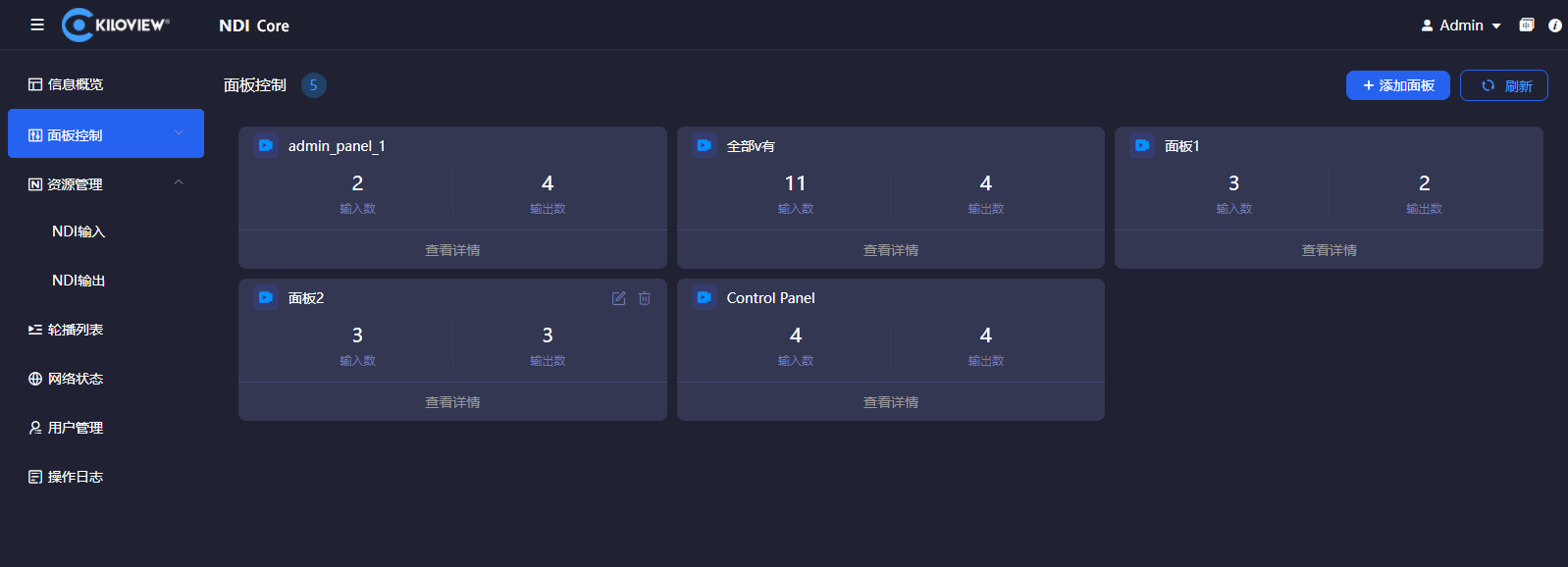

多业务分组管理

可自定义控制面板,支持组建不同的分组,可独立设置组内输入和输出,以适应不同的业务模式。

NDI矩阵系统-NDI CORE缩略图

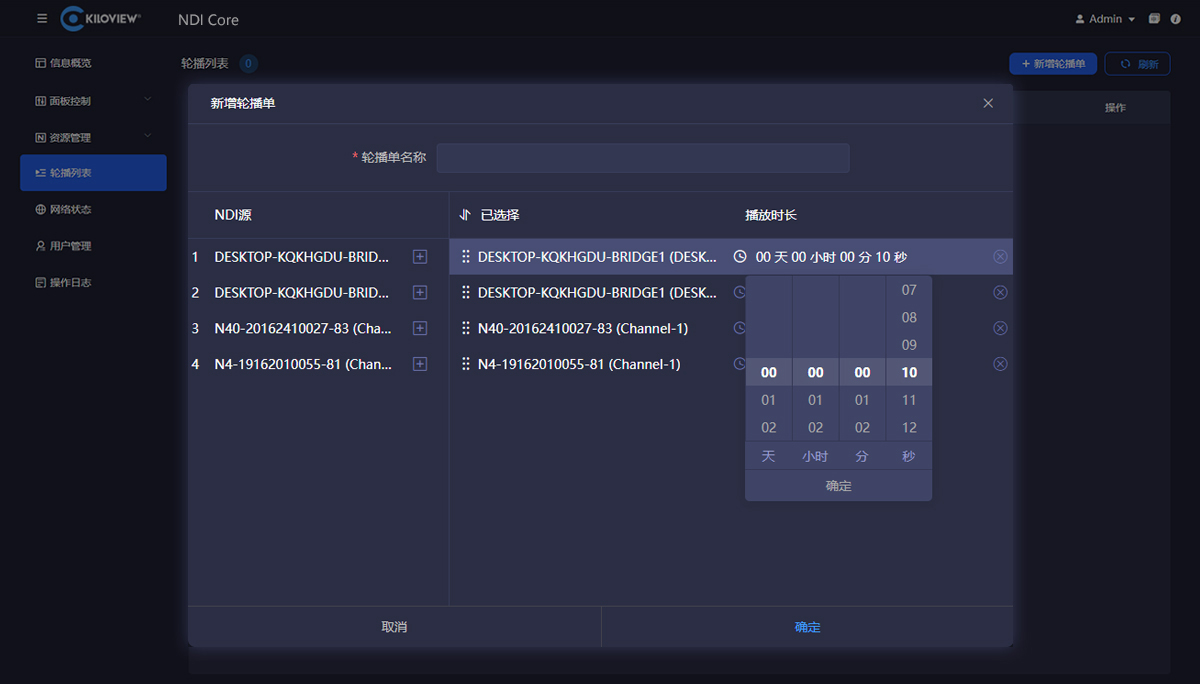

NDI信号轮巡播放

支持NDI信号轮巡播放,您可以自主设置节目源,动态调整播放顺序、播放时间等。

支持顺序播放、循环播放等模式。

适用于会议、数字标牌等各种使用场景。

NDI矩阵系统-NDI CORE缩略图

兼容各种格式/设备NDI信号

支持NDI High Bandwidth/NDI HX等任意格式和任意数量、任何分辨率的NDI输入。并可与NDI会议相机、NDI手机/电脑、NDI编解码器、NDI制作系统、以及其他支持NDI的软硬件系统无缝对接。

支持Tally/PTZ/Metadata反向透传功能。

提供HTTP API,可被第三方系统控制调用完成实时系统切换。

任意数量

任意规格

多分辨率

NDI矩阵系统-NDI CORE缩略图

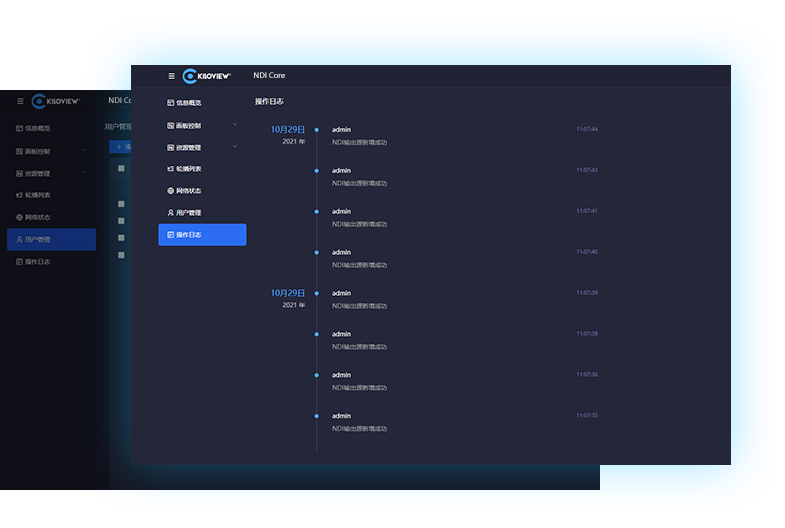

支持日志管理、权限管理等专业功能

支持对用户进行集中管理,分配权限级别。

可方便查看操作日志,随时进行日志管理。

稳定可靠的硬件服务器,可按需定制

● 3U服务器架构,双电源冗余备份。保证运行过程的供电安全性。

●加固结构设计,已通过严格的跌落试验,具备良好的防摔、抗震稳定性;

● 内置水冷散热装置、4台散热风扇及大面积通风网孔设计,三重保障、高效散热;

● 支持根据您的NDI输入/输出路数及其他个性化需求提供定制化服务。

Previous
Next

主要参数

产品型号NDI CORE MAX
处理能力10G网卡单口:4KP60最高支持20*20输入/输出,
1080P60最高支持40*40输入/输出;
10G网卡双网口:4KP60最高支持24*24输入/输出,
1080P60最高支持50*50输入/输出;
40G网卡单口:4KP60最高支持84*84输入/输出,
1080P60最高支持148*148输入/输出
40G网卡双网口:4KP60最高支持 90*90 输入/输出,
1080P60最高支持 166*166 输入/输出
NDI格式NDI High-Bandwidth/NDI HX/NDI HX3
分辨率最高支持4KP60,向下兼容
USB接口1×USB3.2 Gen2x2 Type-C接口
2×USB3.2 Gen2 Type-A接口
3×USB3.2 Gen1 Type-A接口
4×USB2.0 Type-A接口
网络接口2个10G光口(可选2个40G光口)
1个2.5G RJ45电口(板载)
物理按键1个开/关键
屏幕类型5.5英寸触摸显示屏,可用于服务器状态监测、网络参数配置
CPUi7 16核处理器
内存 32GB
硬盘128G SSD
冗余电源100~240V 双800W模块冗余电源;
操作系统Linux系统
净重11.6kg
管理方式Web端
尺寸495*482*132mm(3U 机箱)
权限管理支持
支持硬件定制化服务!
