设备清单
| 名称 | 单位 | 数量 |
|---|---|---|
| MG300主机 | 台 | 1 |
| DC12V/1A电源适配器 | 个 | 1 |
| 用户手册 | 份 | 1 |
| 产品合格证与保修卡 | 份 | 1 |

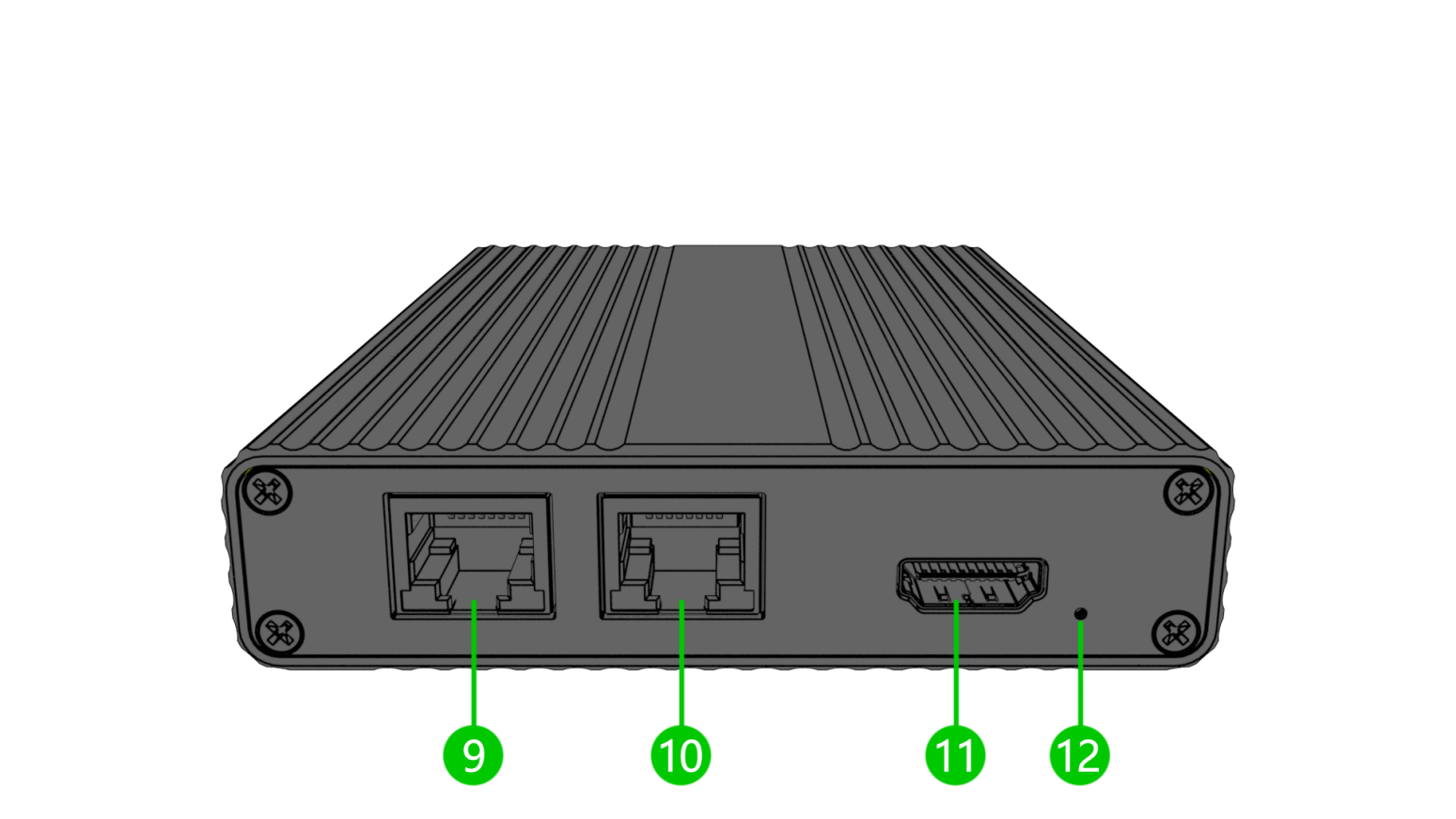

设备接口说明
| 1、USB扩展接口 | 2、SDI指示灯 | 3、SDI信号输出 | 4、复位按钮 |
|---|---|---|---|
| 5、音频输出 | 6、音频输入 | 7、工作信号指示灯 | 8、电源接口 |
| 9、网口1 | 10、网口2 | 11、HDMI信号输出 | 12、HDMI指示灯 |
信号指示灯
| 标识 | 颜色 | 状态 | 说明 |
|---|---|---|---|
 |
红色 | 常亮 | 电源已连接 |
| 熄灭 | 电源已断开 | ||
 |
绿色 | 常亮 | 设备/信号正常 |
| 闪烁 | 信号未锁定或设备恢复出厂设置指示（同时 灯也会闪烁） | ||
| 熄灭 | 设备/信号异常 | ||
 |
绿色 | 常亮 | 网线已连接 |
| 闪烁 | 设备恢复出厂设置指示（同时 灯也会闪烁） |
||
| 熄灭 | 网线未连接 |
