点击“媒体”按钮，可进行设备的解码相关设置。主要有三部分功能：一是添加视频源及视频源列表；二是预览窗口；三是设备2个输出端信息显示，如推流、分屏，页面布局等参数配置。

视频源

添加RTSP视频源

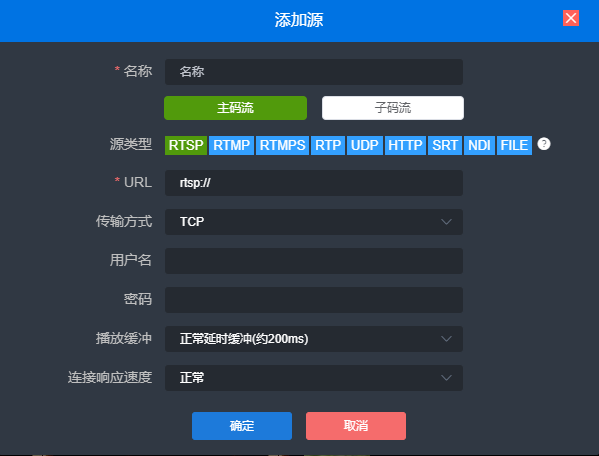

点击“添加”，在弹出的对话框里面配置相关参数，点击“确定”即可增加一个视频源。 同一名称下可以添加两个URL地址，一个主码流和一个子码流。主码流用于解码输出，子码流用于页面预览。如果仅填写一个主码流地址，预览和输出将都使用主码流。

注意：首先确认获取正确的视频源URL地址，非正常工作的源地址会导致设备无法正常工作（可通过vlc播放器测试视频源是否可用）

上图所示以添加RTSP源为例介绍如何添加视频源，添加其他类型视频源操作步骤相同，相关参数请参考下表。 视频源各参数定义如下：

名称	视频源名称，可任意设置，支持中英文混合
URL地址	支持RTSP、RTMP、RTMPS、NDI、UDP、HTTP、SRT等多种协议，设备可自动识别URL地址。在输入URL地址后，如果有一些高级参数的配置，对话框会自动弹出相应对话框以便配置对应参数。也可点击页面各协议选项直接进行详细的参数设置。
传输方式	可配置为TCP或UDP，TCP为可靠传输协议，UDP为不可靠传输协议
用户名/密码	根据视频源有无用户认证进行配置，一般不需要配置
缓冲和延时	针对各种不同的应用场景和网络，对于解码实时性和流畅性的平衡，设备提供了多种缓冲策略供用户选择。可选择零缓冲、50ms、120ms、200ms、500ms、1s，依据实际网络情况设置，网络好的可选择低一点的延时参数，网络差的则需选择高一点的延时参数。
视频接收端口	网络接收端口，范围1-65535
音频接收端口	网络接收端口，范围1-65535
绑定网络	默认auto
视频CODER	格式为[PT,]CODER[/时间戳单位]，如96,H264/90000
音频CODER	格式为[PT,]CODER[/时间戳单位/声道]，如96,MPEG4-GENERIC/48000/2

添加SRT视频源

1. 在设备页面“媒体”–“添加”，点击“SRT”会自动弹出SRT源相关参数，依次配置对应参数后点击“确定”即可添加一个SRT源。

   SRT源各参数定义如下:
   • 名称：可以任意配置，支持中英文数字组合；
   • 握手模式：可选Caller、Listener、Rendezvous三个模式；
   • URL：使用CALLER模式时，URL地址格式为：srt://对端公网IP地址:端口；使用Listener模式时，URL地址为：srt://:端口
   • 地址：设置接收端的IP地址；
   • 端口：配置一个监听端口，需和发送方端口一致；
   • 传输延时：基于当前网络链路的性能来设置的，在SRT源设备和SRT目标设备两端都可以设置Latency的大小，最终将取两个值中较大的一个为SRT传输延时；
   • 加密方式：支持AES-128、AES-192、AES-256三种加密模式；
   • 密钥：加密密钥，根据加密方式填写10-32位字母或者数字组合；
   • 带宽开销：根据网络链路质量设置的百分比值。用这个百分比值乘以编码器编码的视音频总码率，可以得到Bandwidth Overhead允许的开销最大占用带宽大小，这个值与视音频码率的总和是当前SRT传输带宽的阈值，也是SRT流可以使用的最大带宽。如从“开销”的角度理解，它就是在传输所需的媒体内容（可以理解为载荷payload）外，额外要占用的“无效”带宽，但它与我们常见的协议开销、TCP首部开销、UDP首部开销有所区别，这里的带宽开销并不是固定的20\~60字节TCP首部开销或8字节UDP首部开销，而是根据网络情况实时变化的，网络链路条件越差，正常传输所需的开销就越多。设置范围是5%\~100%，默认大小为25%。
   • 载荷大小:发送数据包大小，接收方需匹配同样大小为最优。默认大小为1316为编解码最优数据包大小。

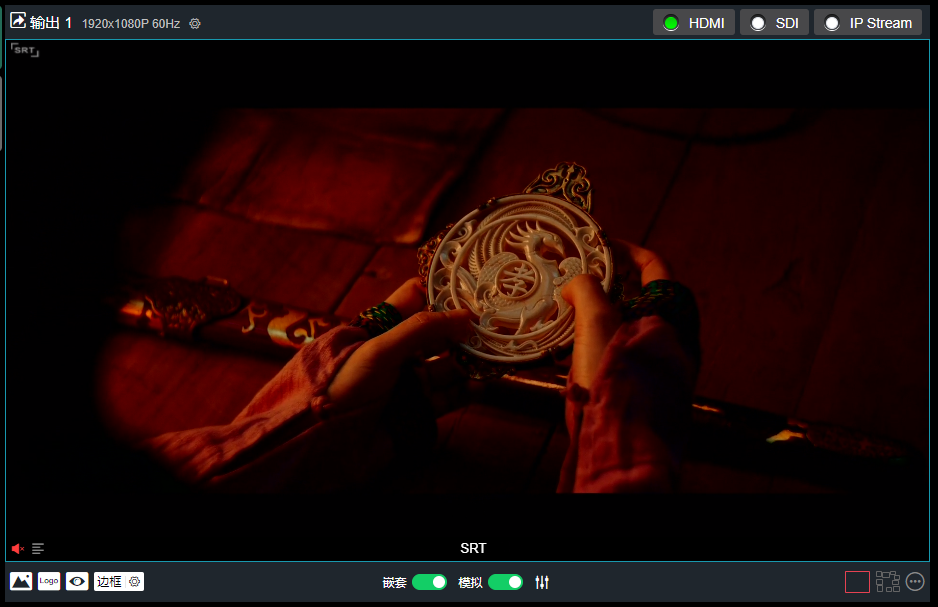

2. 将添加的SRT视频源拖动至上方的输出1/2窗口，设备即开始在对应端口侦听SRT请求，收到正确SRT呼叫后可以与对端建立SRT连接并解码输出视频。SRT连接正常之后，状态会显示为“推流”。


添加NDI|HX视频源

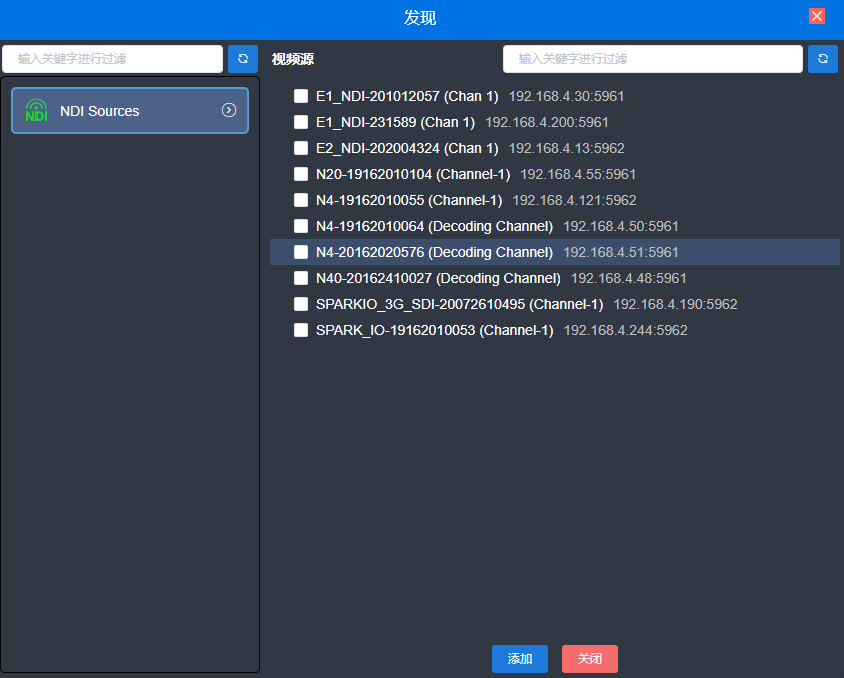

1. 通过自动发现添加NDI|HX视频源 在设备页面“媒体”–“发现”，在弹出的对话框NDI Sources中，可以发现同一局域网中的NDI视频源。选择需要添加的源，点击“添加”，视频源将添加到视频源栏中。

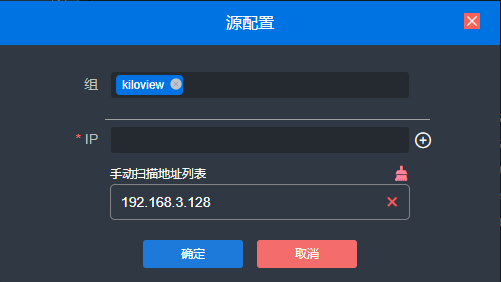

2. 手动添加非公共组或目标IP的NDI|HX视频源 点击“NDI Sources”-“设置”，进入配置对话框。如果你想搜索同一子网内不同组名的设备，在“组”方框内填入指定的组名（比如kiloview），点击回车键，这个时候“组”方框内将显示两个组名，然后点击“确定”按钮（无需填入IP地址），设备将会同时搜索这两个组名的NDI源。（你也可以添加多个组名进行搜索）
   当你需要搜索跨网段的NDI源，如果组名是非公共组则需要先填入指定组名，然后在“IP”项填入指定IP地址，点击其后的 按钮，就会将这个IP地址添加到“手动扫描地址列表”，你可以一次添加多个IP地址同时进行搜索，然后按“确定”保存。

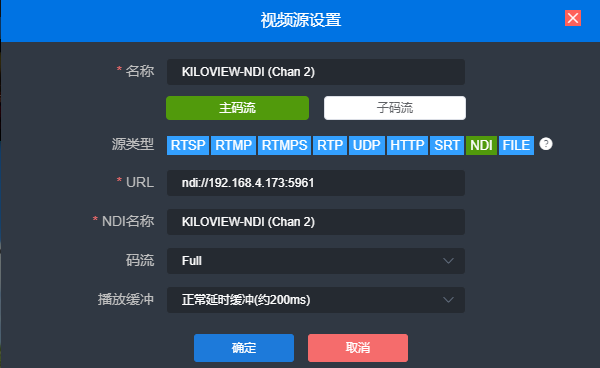

3. 手动填写URL地址添加NDI|HX视频源 在设备页面“媒体”–“添加”，选择“NDI”，填入对应参数保存。 名称：可以任意配置，支持中英文数字组合； URL地址：ndi://源IP地址:端口，端口默认为5961； NDI名称：源设备名称（通道名称）； 码流：可以选择Full(主码流)和Preview（子码流）； 播放缓冲：根据实际场景选择播放缓冲。


   注意：设备解码NDI源，仅支持对NDI|HX 2.0版本视频源进行解码。对于Full NDI视频源需选择千视其他NDI产品，如N4/N40/N3/N30等。

NDI发现服务器

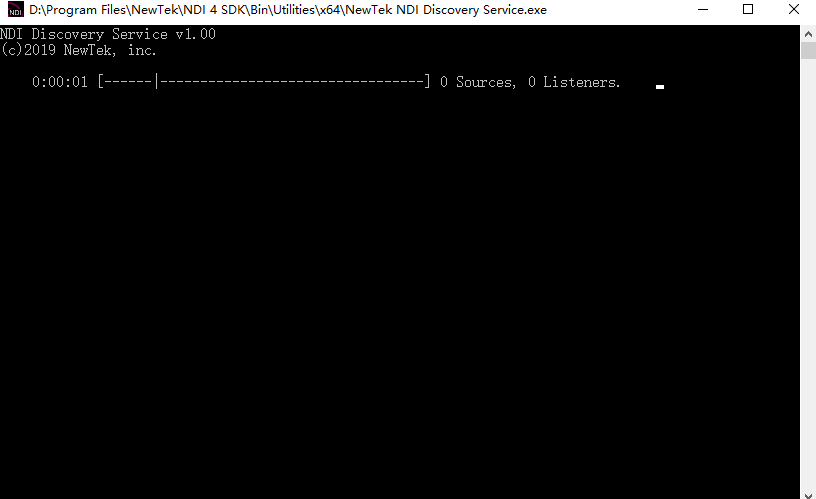

NDI 发现服务器可以将NDI自动发现替换成服务器，NDI源集中注册到服务器，接收端从服务器端获取NDI源。也可通过配置此功能，将输出视频流发送给跨网段的接收端。 首先在接收端下载并安装 NDI SDK，需安装在接收端的一台WINDOWS电脑上。安装好以后运行Bin\Utilities\x64\NDI Discovery Service.exe。

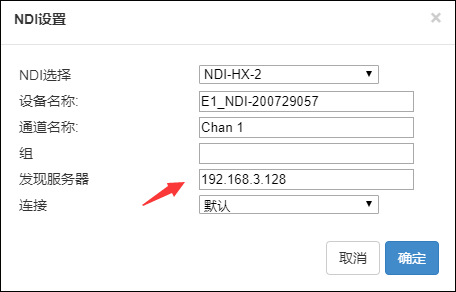

NDI编码器在发现服务器中配置发现服务器所在电脑端IP地址，NDI将注册到服务器。建议发现服务器地址配置为静态IP地址，以防止重新分配IP导致NDI连接丢失。

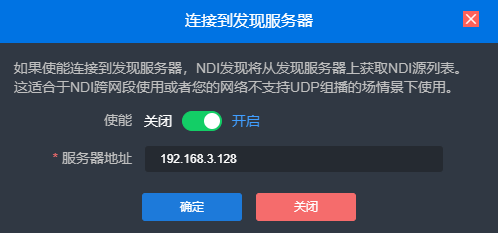

打开NDI发现服务器，同样服务器地址填写发现服务器端电脑的IP地址，设备将搜索已经注册到发现服务器的NDI流。

视频源列表

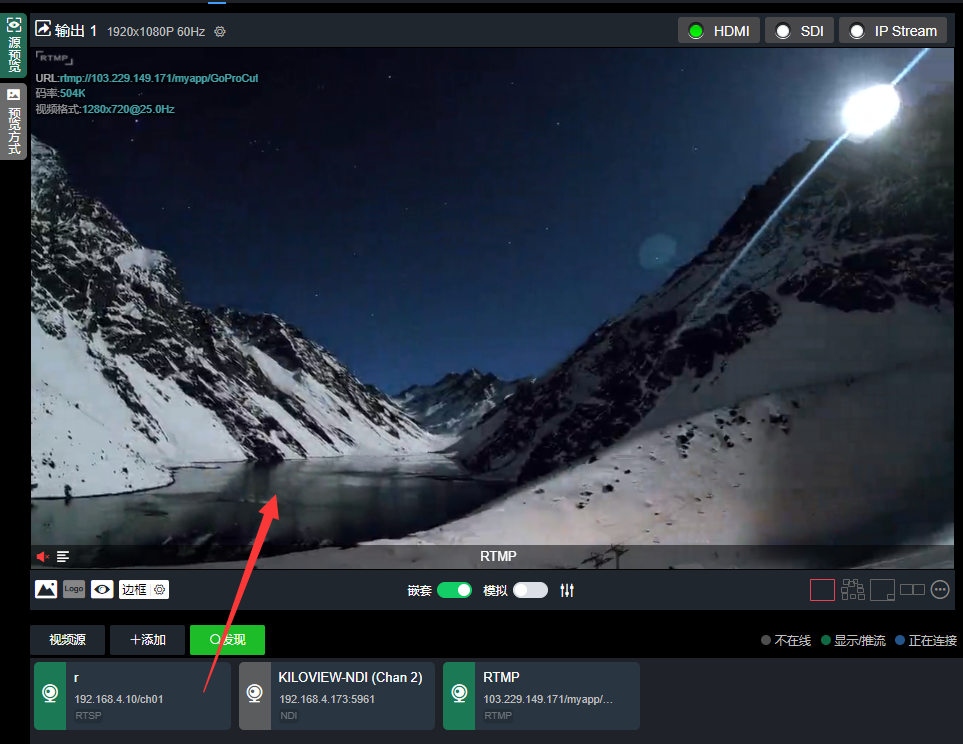

此列表展示您添加的所有视频源和源参数信息，并非所有源都处于解码状态。如需解码输出或者预览，需手动拖至上方预览区或者解码区域。视频源显示为绿色“显示/推流”则视频源处于解码或推流状态；显示为灰色“不在线”的代表未作为解码源使用；显示为蓝色“正在连接”，表示源正在建立连接准备解码；显示为黄色“正在重连”，表示源在设备解码异常，尝试连接解码；显示为红色“取流”，表示源可能错误不支持解码等。

注意：视频源添加之后，是处于非解码状态。需要手动拖动至上方的输出窗口，设备才会启动连接视频源URL并开始解码。

源预览

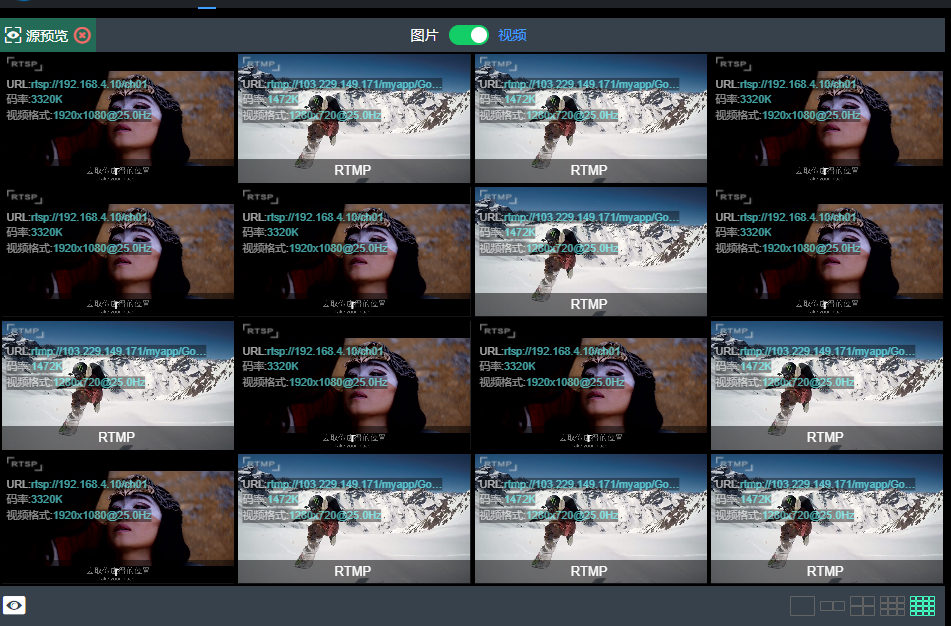

支持本地通过WEB页面预览视频源，左上角点击可以关闭预览功能。图片/视频开关按钮，可切换图片或视频预览模式。 支持图片/视频预览。预览使用图片，则看到的是图片流，表现为三秒左右一副画面的变化；使用视频预览，画面为流畅的视频； 预览功能主要消耗电脑CPU/GPU性能，如果多画面预览出现卡顿，可能和电脑性能有关； 预览支持1/2/4/9/16分屏，最多支持16分屏预览； 预览功能需要浏览器支持，需升级最新版本Google、Edge； 预览仅支持电脑端和设备在同一局域网的本地预览，不能跨公网预览； 预览支持解码状态和源参数信息展示。

注意：浏览器预览不支持含有B帧编码和H.265编码的视频源。

解码输出参数设置

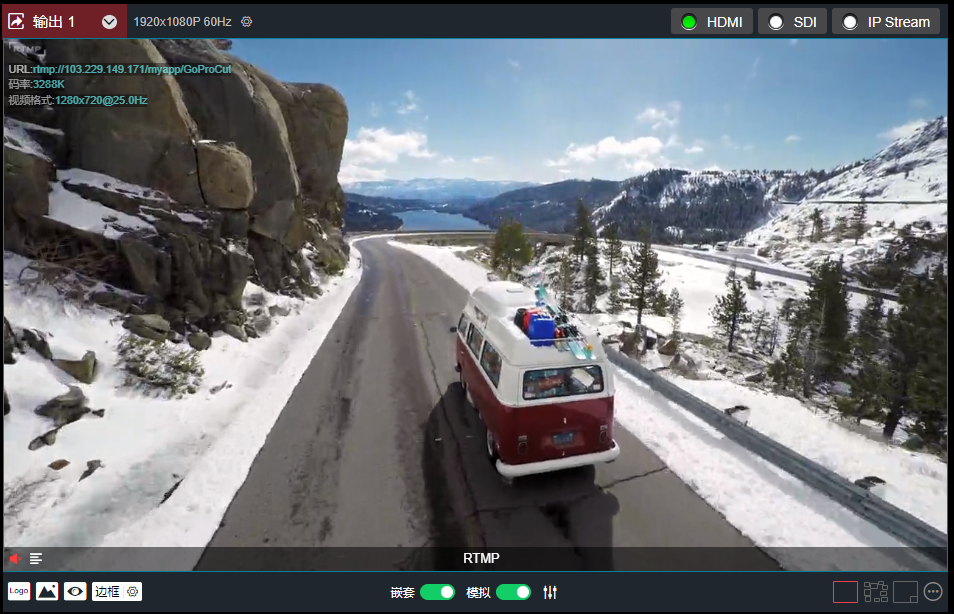

设备支持H.265/H.264解码，可支持HDMI/SDI双接口同时输出相同和不同信号源或分屏画面。 如下以“输出1”为例针对输出窗口各控件进行详细说明（如下图所示）：

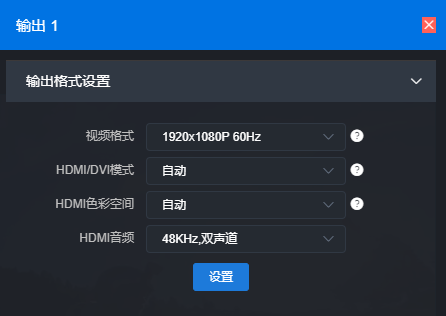

①点击设置按钮，设置视频输出参数

视频输出格式： 支持HDMI（最高3840×2160@60Hz）/SDI（最高1920×1080@60Hz）多种分辨率配置。支持4路4k视频，或9路1080p30及以下高清视频同时解码输出，1080P 50Hz/60Hz最多同时8路。分辨率中所有标注有SDI only的分辨率，仅在SDI输出接口上有效，在HDMI接口上，将输出为与这个分辨率最接近的分辨率。 如果输出在多接口上，而某个接口无法支持指定的分辨率，如4K分辨率不能在SDI上支持，系统将选择一个多接口均能支持的分辨率替代。 HDMI/DVI模式：可选“自动”、“HDMI”、“DVI”三种模式。如果选择“自动”，将依据所连接设备的EDID描述，自动选择HDMI/DVI模式。在DVI模式下，色彩空间和音频参数将不可设置。 HDMI色彩空间：可选“自动”、“RGB444”、“YCBCR444”、“YCBCR422”、“YCBCR420”。如果选择“自动”，将依据所连接HDMI设备的EDID描述，自动选择一个合适的色彩空间。如果在这种情况下无法正常输出，请自行选择正确的HDMI色彩空间。 HDMI音频：可选32K/44.1K/48KHz双声道。请根据实际需要进行选择，默认48KHz。

②显示当前视频源信息 输出窗口显示当前视频源分辨率格式、URL、码率等参数。

③设置视频输出的方式 可选HDMI/SDI/IP Stream三种输出方式。选择为HDMI，代表当前信号源将输出至HDMI接口；选择为SDI，代表当前信号源将输出至SDI接口；选择IP stream，支持单画面或多画面分割后重新编码再通过IP流输出。 HDMI/SDI同一时间只能被一个输出框选择，假如输出1原来选择为HDMI，此时点击输出2选择为HDMI，则输出1的HDMI选择框将变为灰色，信号输出将关闭。当一个信号输出点同时选择HDMI和SDI，则代表当前画面将同时输出至HDMI和SDI接口。 两个输出点可以选择相同信号源和画面分屏，也可以设置为不同信号源和画面分屏。

④音频开关 点击图标可设置开启和关闭输出音频。
⑤图标开关 点击图标开启/关闭叠加的LOGO显示；点击图标开启和关闭背景叠加的显示；点击图标开启和关闭源状态和信息展示；点击图标开启和关闭边框叠加，点击设置可以设置边框颜色。

⑥音频增益设置 可以设置HDMI/SDI的“嵌套音频”、“模拟音频”输出的增益。

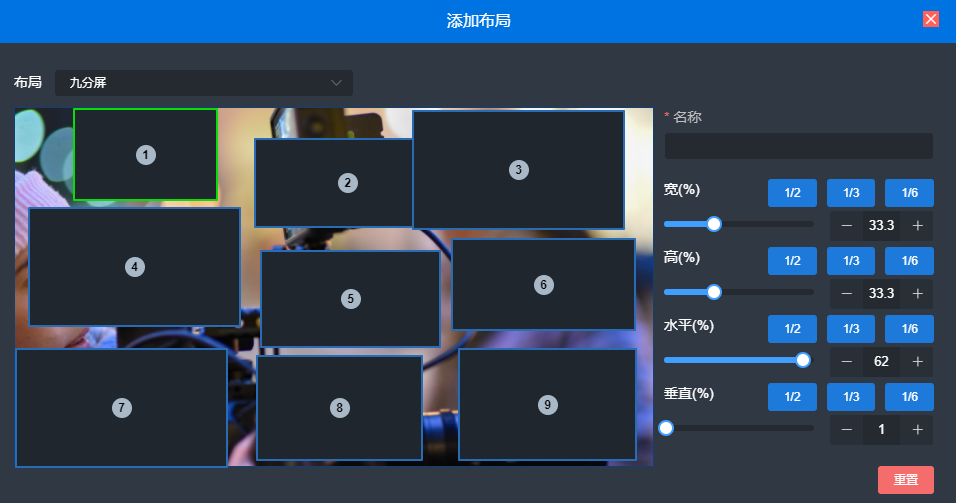

⑦分屏画面设置 设备界面默认可以显示4种分屏模式，可自定义1/2/3/4/5/6/7/8/9分屏布局。通过点击右侧扩展按钮，可以设置需要显示的分屏模式，可选1-4种。扩展按钮内，已选择的分屏模式为亮色，未被选择的分屏模式为灰色，最多只能选择4种分屏模式。 点击“添加布局”，进入布局编辑页面。选择分屏布局，可以对布局中的多画面随意拖动大小和叠加画中画，布局使用中也可以实时对布局进行修改。

⑧视频源设置 点击设置按钮，对该视频源进行相关参数修改；点击“☒”按钮，删除该视频源；点击符号“ⓘ”，弹出视频源参数和解码状态信息。

IP Stream配置

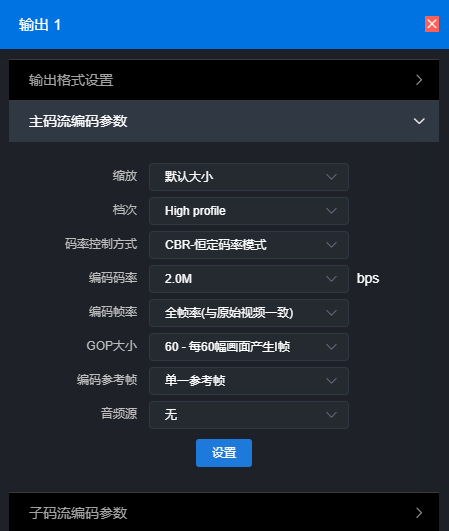

选择“IP stream”，可将输出框单画面或多画面再次编码后输出IP协议流。点击设置，在弹出的设置框中，可以看到主码流和子码流设置。

配置编码参数，可以在流服务（配置参考6.2章节）输出时，选择重新编码的流以不同的协议流输出。在流服务中可以看到输出1，就是对输出1框中的视频合成画面进行重新编码输出，分为主码流和子码流编码。

• “缩放”有9个选项可供选择，默认的设置是解码输出设置分辨率。
• “档次（Profile）”支持三个档次，High profile，main profile，baseline，三个档次，这个要根据平台支持的编码档次来设定，High profile是压缩效率最高的即同等码率下，画质是最好的，Baseline是支持最广的，默认设置是High profile，具体要根据实际平台支持的来设定。
• “码率控制方式”有两种，CBR-恒定码率模式和VBR-动态码率模式，根据字面意思理解CBR是稳定不变的码率，VBR是根据实际内容不断变化码率，一般网络传输用CBR保证传输质量，文件存储用VBR，保证视频文件质量，默认设置是CBR-恒定码率模式。
• “编码码率”支持64K-25M之间调节，可以选择我们设定的选项，也可以自定义码率大小，码率越高，编码后的视频质量就越好，具体设置还是要根据自己的实际网络情况来设定，不能高于自己网络的上行带宽。
• “编码帧率”有全帧率和当原始视频帧率>=50时自动减半以及自定义三种选项，全帧率意思是进来的视频是多少帧，那么编码后也会是多少帧；当原视频帧率>=50时自动减半意思是当进来的视频是1920*1080P50的话，那么编码后出去的视频的帧率则是25帧，这样会很好的节省对网络带宽的消耗；自定义则是自己手动指定视频编码后的帧率，原则上不能高于视频原有的帧率。
• “GOP大小（帧间隔）”有5个选项以及支持自定义调节，这个根据实际情况调整，默认是60，这个值也可以满足绝大部分需求。
• “编码参考帧”有单一参考帧和多参考帧两个选项，理论上使用多参考帧可以提高编码质量，但是有些解码器和播放器可能不支持多参考帧。

子码流参数设置参考主码流相关配置。

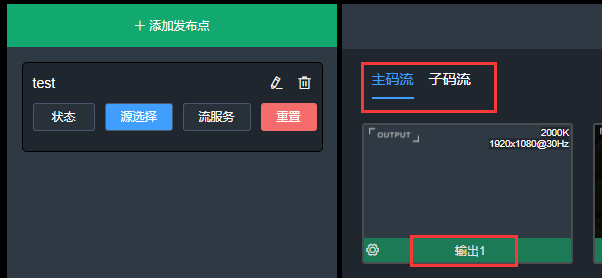

在流服务中可以看到输出1，就是对输出1框中的视频合成画面进行重新编码输出，分为主码流和子码流编码。

图片和OSD叠加

图片叠加分为logo和背景叠加，首先需要在图片管理中上传需要叠加的图片，再到叠加设置中进行叠加设置。

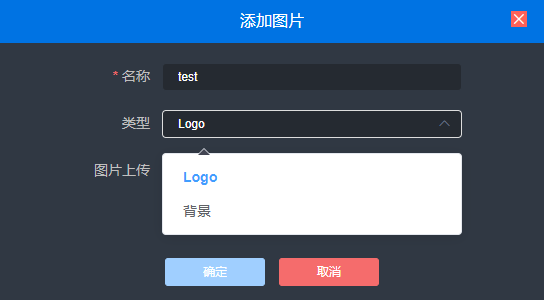

1. 图片管理 在页面“图片管理”-“添加图片”，在弹出添加框中，填入名称，类型选择Logo/背景，选择上传一张图片，然后保存。

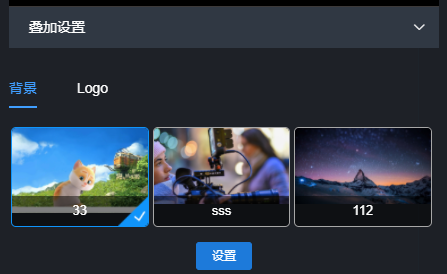

点击需要叠加的输出（1/2）框设置，选择需要叠加的图片或者Logo，Logo叠加可以选择叠加的位置。点击“设置”保存后，在解码输出的画面上可以看到叠加的效果。

注意：叠加的Logo图片像素不宜太大，否则会覆盖太多视频。图片格式仅支持JPEG和PNG。

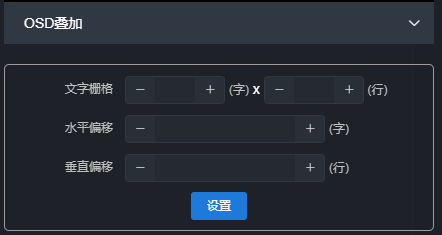

2. OSD叠加 首先可以对叠加进行全局配置，对叠加的位置进行偏移调节。该功能可根据实际情况微调字符在显示器中出现的位置的偏移。

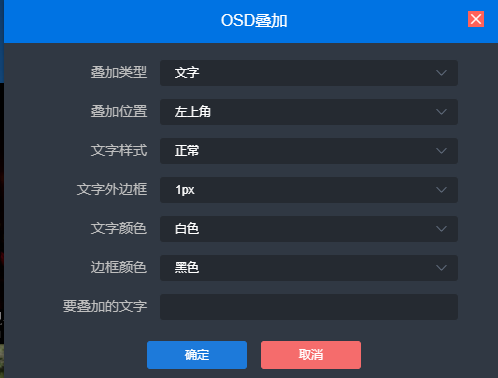

屏幕栅格：将屏幕划分为横向M格，纵向N行，每个字符占一格； 水平偏移：可调整字符在屏幕水平方向的偏移位置，单位是字符。 垂直偏移：可调整字符在屏幕垂直方向的偏移位置，单位是字符。 再设置叠加，选择“叠加类型”，针对“文字”和“系统时间”、叠加项需要分别做叠加功能。

• 叠加类型：可选择“无叠加项、文字、日期、时间和日期/时间”；
• 叠加位置：可选择7个预置显示位置和自定义位置，根据实际需求选择字符叠加后显示的位置；
• 水平位置：当叠加位置选择自定义时，在全局水平偏移设置的基础上调整字符偏移量；
• 垂直位置：当叠加位置选择自定义时，在全局垂直偏移设置的基础上调整字符偏移量；
• 文字样式：可选择“正常、加粗”；
• 文字外边框：可调范围 0-10px；
• 文字颜色：可选择文字颜色；
• 边框颜色：可选择文字边框颜色。
