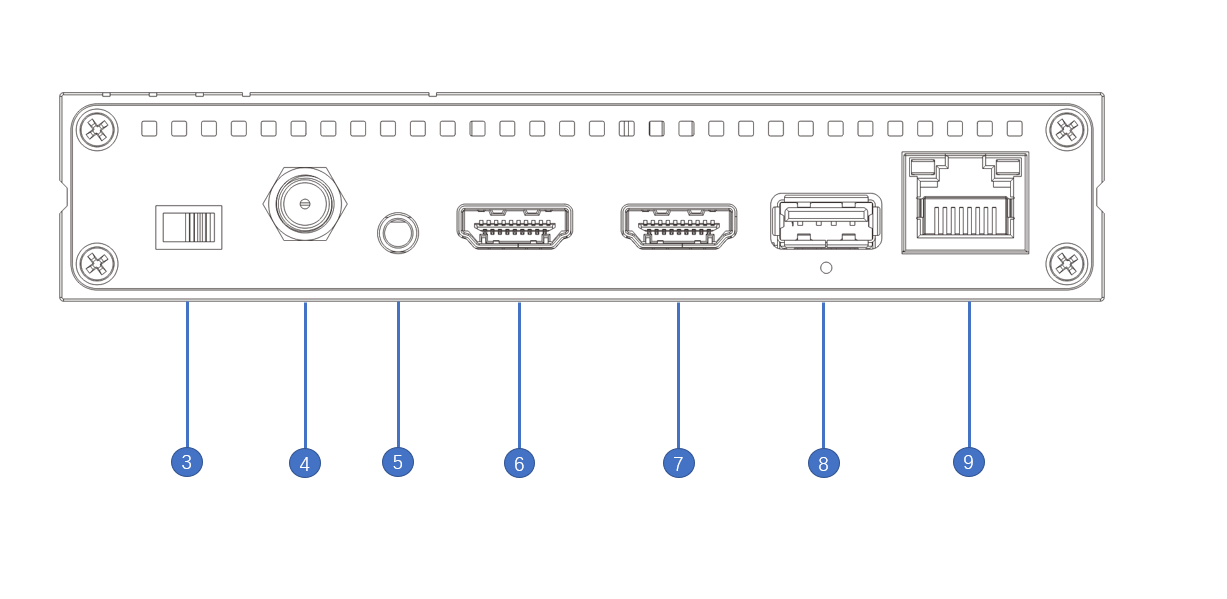

设备接口说明
| 1、Tally灯 | 2、工作指示灯 | 3、电源开关按键 | 4、电源接口 |
|---|---|---|---|
| 5、模拟音频接口 | 6、HDMI环出接口 | 7、HDMI输入接口 | 8、USB扩展口 |

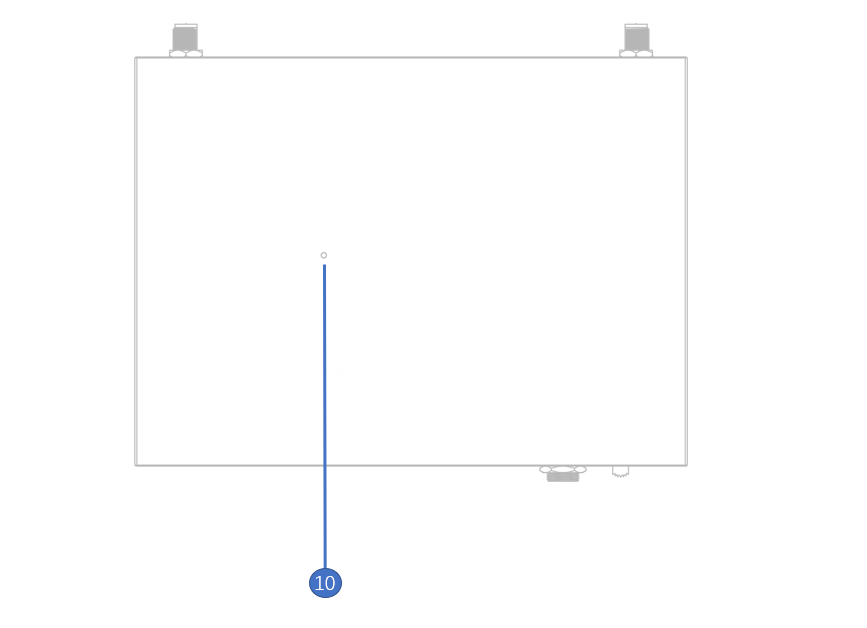

| 9、千兆以太网口 | 10、复位按钮 |
信号指示灯
| 标识 | 颜色 | 状态 | 说明 |
|---|---|---|---|
| POWER | 白色 | 常亮 | 电源已连接 |
 |
闪烁 | 设备电源故障 | |
| 熄灭 | 电源未连接或设备电源故障 | ||
| LINK | 白色 | 快闪 | 网络正常接入 |
 |
慢闪 | 网络连接异常或恢复出厂设置指示（同时RUN灯也会闪烁） | |
| 熄灭 | 网络异常或未连接 | ||
| RUN | 白色 | 闪烁 | 设备工作正常 |
 |
常亮 | 设备恢复出厂设置指示（同时LINK灯也会闪烁） | |
| 熄灭 | 设备异常或未启动 |
